一、適用范圍

風冷式冷（熱）水機組分為臥式與立式兩種型號，幾十種規格型號，用戶可根據不同使用面積任意選取機組外形和冷量。風冷式冷（熱）水機組可匹配多種室內空調末端，如地暖盤管和風機盤管，以滿足用戶不同使用面積及不同使用場所的需要。

風冷式冷（熱）水機組具有普通整體風冷式冷（熱）水機組特點的同時，還兼備應用靈活、安裝方便等特點，適用于新建和改造的商用與民用建筑工程，例如賓館、酒店、小型商場、辦公寫字樓、娛樂中心，以及廠房、醫院、高級公寓等；且無須專用機房和冷卻塔，在商業繁華地段及水源緊張地區，風冷式冷（熱）水機組已成為最佳選擇。另外，超低溫戶式風冷式冷（熱）水機組在北京農村煤改電采暖中被廣泛應用。

二、風冷式冷（熱）水機組特點

節省投資、施工周期短：與傳統的水冷中央空調相比較，可省去整個冷卻水系統，無須專用機房，大幅度節省建筑空間，節省土建費用，從而大大降低工程投資，由于沒有冷卻塔、冷卻水泵、管道系統，使得安裝迅速、方便，使施工周期大大縮短。

安裝、布置靈活：可直接安裝于陽臺、屋頂或庭院中，免去機房建設，既節省空間，又降低初投資費用，機組設計最大限度考慮用戶安裝，水系統預留進出水接口與末端設備連續，用戶按要求安裝后，在確保水質及水泵管理清潔的基礎上注入后通電即可運行。

空氣能熱泵形式供熱：無需建造鍋爐房，直接從空氣中吸熱，降低造價，清潔安全，避免環境污染，對一些冬季靠空氣能熱泵制熱量不足地方，還可以選配輔助電加熱，以滿足量需求。

安裝可靠、控制方便：機組配有過電流、高低壓、過熱、延時等保護，并有水流開關、防凍開關、自動除霜等多種智能控制，使機組運行安全可靠。控制器可實現機組遠程控制，通過室內控制器進行遠程操作。

高效節能、性能可靠：選用世界知名品牌旋轉式或全封閉式渦旋壓縮機和世界名牌優質制冷部件，確保整機發揮最高能效。多系統的機組采用兩級能量調節系統，特別適合部分負荷，更加節能的同時還可以有效保護系統頻繁啟動。

保護裝置完備：機組配有壓縮機排氣溫度保護開關、高可靠性電動機專用空氣開關、高低壓力開關、干燥過濾器、環境溫度控制、延時啟動裝置，確保機組的安全運行。

微電腦控制：機組采用微電腦監控，可實現溫度控制、保護功能、時間設置、記憶、狀態顯示、報警顯示、電加熱選擇、參數設定及密碼保護、群體控制等多種功能。

寧靜舒適、運行平穩：低噪音的軸流風葉，經過嚴格動靜平衡實驗；壓縮機有完備的減震裝置；鈑金結構牢固穩定，運行平穩；從而有效降低運行噪音，減少對周圍環境的影響。

外觀漂亮、防腐性強：所有鈑金件均采用鍍鋅板材，經過除銹、清洗、烘干等前處理，然后采用靜電噴塑工藝對每件鈑金的內外表面進行噴涂加工，防腐抗銹能力強。

維護方便：智能化控制器，自動顯示空調系統運行狀態，當機組出現故障時，自動報警，顯示故障代碼，使維護者一目了然系統故障產生原因，輕松維護機組。

三、風冷式冷（熱）水機組安裝及維護

1. 應事先擬妥機組吊搬運計劃，其內容應包括各項機組之進場日期、外型尺寸、重量、搬運路徑、預留孔洞及吊搬運設備。
   2.機組吊搬運時，應配合各工地安全要求，吊起物品應設專人指揮，并有警戒措施，以策人員機械安全。
   3.吊運時。須考慮機組重量，且以布帶為吊具外加支撐物，防止板金受損，盡量維持水平及垂直狀態，并嚴禁機組傾斜超過30度角。
   4.機組吊運時應避免機組刮傷或機體變形，布帶與機體接觸部位應放置保護墊或木棒支撐物。
   5.以下吊裝示意圖，以供參考（圖2）

2、安裝基礎

基礎可用水泥預澆，預留排水道，表面水平。機組可直接用膨脹螺栓固定在基礎上，基礎定位孔見各機型外形圖所示，也可用角鋼制做托架。機組固定角加橡膠墊或彈簧避震墊，置于基礎上。

3、安裝位置要求

風冷式冷（熱）水機組可安裝于地面、陽臺、屋頂、專用平臺或其他任何便于安裝并可承受機組運行重量的地方，安裝位置選擇時請必須注意以下要求

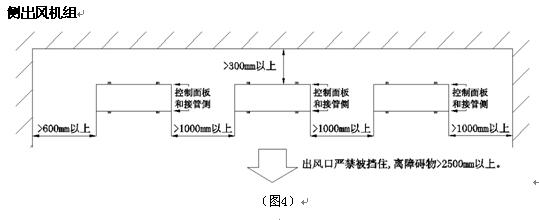

機組的排風和噪音是否影響周圍鄰居；避免機組位于強風口，排風方向直接頂風；固定角安裝橡膠墊或彈簧避震墊，調整機組的水平；選擇有良好排水設施的地方，便于維護時的大量排水；選擇距主電源較近之處安裝，避免電壓降過大而影響機組正常啟動和運行；機組周圍必須沒有強干擾設備，避免影響機組正常運行；機組盡量避免日曬、雨淋，避免等雜物堵塞進出風口，可以安裝不影響排風的遮蔽物；機組周圍的通風和維護空間是否足夠，最小的維修維護空間請參考下圖。（圖3、圖4）

4、水系統的安裝

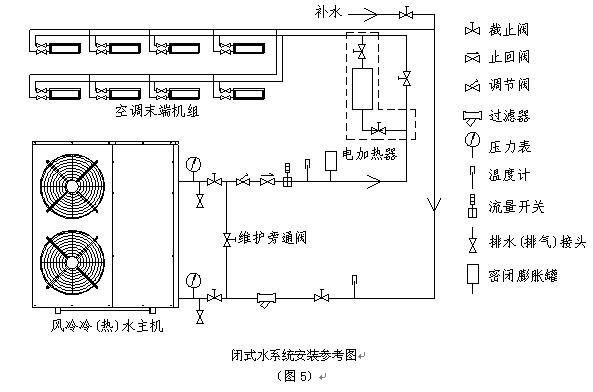

風冷冷(熱)水機組配管方法參考下圖。（圖5）

要點說明：

水流開關安裝在水平直管段，距彎頭、閥門等局部阻力件5倍管徑以上距離處。必須安裝。
密閉膨脹罐是在環境溫度變化時容納系統水的體積變化，避免水系統內壓力過大而導致水管破裂。
自動補水閥和和排水閥，當水壓小時，補水閥自動打開補水，當水壓大于5bar時，排水閥自動
排水降壓，起到平衡水壓的作用。補水壓力根據現場情況調整。
為防止機組在運行時因負荷太小而頻繁跳機，用戶須安裝儲能水箱。
在循環水系統最高點處必須安裝排氣閥，局部抬高處也要安裝排氣閥。
為提高制冷(制熱)效果和節約能源，避免水管外壁產生冷凝水，管道需要嚴格保溫。
在進水和出水配管中安裝壓力表和溫度計及閥門。

注意:

(1)如果使用商業用酸性沖洗液，需要在機組上設置一個旁通，避免損壞水側蒸發器。請勿使
用未經處理或處理不當的系統用水，以免損壞機器。
(2)為避免機組損壞，機組的進出水管不可以裝反。

警告：

(1)系統進水管處必須安裝水過濾器，并定期清洗，以防止機內水系統側換熱器堵塞，造成機組損壞。
(2)最高工作壓力請不要超過0.5Mpa，避免損壞冷水側的零部件。
(3)機組進行最后接管前，必須徹底沖洗所有外部管路，嚴禁內有雜物。

5、選配件的安裝

密閉式膨脹罐的安裝

1．水罐由隔膜或氣囊將氣體(通常為氮氣)與冷凍水分成兩部分。建議將密閉式膨脹罐安裝在水系統的低壓段(水泵的回水段)；
2．在寒冷地區，應注意膨脹罐的保溫，以防止冬季工作時膨脹罐凍結。

安全閥的安裝

安全閥可水平或垂直安裝，裝在水系統高壓段(水泵的出水段)，但不能倒置安裝。泄水口應連接排水管以便排水，旋轉旋鈕可手動泄壓。

自動補水閥的安裝

1．自動補水閥可水平或垂直安裝，安裝在回水管路上，但切勿倒置；在調試時可調節可視表盤上的指針至補水狀態時的系統壓力。
2．維護時，關閉自動補水閥前的閥門，打開自動補水閥下端的截止閥，將調節盤上的螺釘旋松到底，抽出閥芯清洗或更換，安裝后需重新設定補水壓力。

輔助電加熱的安裝

風冷冷熱水機組在冬天制熱運行時，制熱量的大小隨室外環境溫度的下降而衰減，為了配合風冷熱泵機組正常有效的運行，在氣溫寒冷地區有時需要加裝電加熱器。
電加熱裝有熱保護器，可以自動切斷電源，但是在使用時還是應避免出現電加熱器干燒的情況。
在電加熱器初次投入運行之前電加熱段的水閥打開之后，開啟水泵，排出系統空氣。確保空調水系統正常循環后，再將電加熱投入使用，以使電加熱器正常工作以及延長使用壽命。在冬季不使用時將筒體中的水放盡，以免凍壞筒體。工程安裝時，將其并聯在機組出水口管路上，見水系統配管示意圖(圖5)。

6、電氣安裝

電源電壓

1、電壓過高或過低時對機組都有不良的影響。電壓不穩定時，當機組起動運轉的瞬間，會造成電流過大，致使機組無法啟動。應隨時檢查，如發現運轉電壓低于342V或高于418V時，而產生跳機現象，應立即停止運轉，以確保機組安全。
2、機組最低啟動電壓須保持額定電壓之85%以上，運轉中須在額定電壓的±10%范圍內，各相之間的電壓差應在±2%范圍內。
3、主電源線接入后，應檢查電源的相序是否與機組的相序一致。380V機組安裝有逆缺相保護器，啟動前必須檢查相序正確性。如果反相和缺相時均有故障代碼顯示，需要停電檢查。反相或錯相機組會禁止運行或啟動。機組電源配線供電電線線徑應考慮主機安裝位置與配電房之間的距離(即電壓降)及電流大小，再依照電工規范決定配電線路之路徑及主開關容量，以確保機組之正常運作。參考電源配線規格表。建議用戶電源進線采用RV或BVR線。

機組配線注意

1、將電源線連接到接線盒內主電源端子上。
2、控制面板上的連接線接到主控制模塊控制面板的插口上。
3、將機組可靠接地。
4、如選配有輔助電加熱，將電源和電加熱輸出信號端子連接好。
5、如果用風盤連鎖控制主機，參考電路圖和控制說明書連接。
6、將流量開關連接到流量輸出端子。

警告

電氣配線完成前，請不要送電，以免造成傷亡事故。
端子連接請使用銅導線，避免腐蝕或過熱。

四、風冷式冷（熱）水機組調試運行

1、啟動準備工作
1、電壓范圍

機組電源必須符合本機組銘牌標示的運轉電源，電源電壓和各相間的電壓不平衡必須在規定的范圍內。各相間的電壓，必須在銘牌所示的電壓允許公差內(±10%)。電壓不當會造成控制功能失常，縮短各種電氣部件和壓縮機電機的壽命。
三相電力系統中各相間的電壓不平衡太大，會造成電機過熱，引起機器故障。各相間的最大允許不平衡電壓為2%。

2、水流量

流經機組的水流量必須在水流量的極限值范圍內。水流量太低會造成水流不連續，傳熱效果差，機組壓力不正常跳機，還有可能會造成水側蒸發器出水溫度太低，凍壞換熱器，造成系統極大損壞；水流量太高則會造成水泵以及水系統由于高壓損壞。

3、啟動前檢查以下項目

※檢查所有配線連接，保證接點清潔并鎖緊
※檢查電壓是否在正常范圍內
※系統注水并打開放氣閥門，保證機組水系統內充滿水
※送電，檢測流量開關是否閉合；開啟水泵，讓水循環檢查水系統有無泄漏，并檢查水流量是否在規定范圍內以及外部水壓是否與銘牌相符
※水流開關現場設定：運轉水泵，調整水流量為最大流量的一半，設定水流開關短開。

2、機組運行操作

1、啟動步驟

※接通機組電源，按控制面板的模式按鈕選擇制冷制熱，然后按開關啟動機組
※機組運轉30分鐘系統穩定后，檢查系統以下內容參數是否在正常范圍內：
(1)檢查機組的水流量和水壓力的讀數是否穩定并在正常范圍內。
(2)測量機組的高低壓力。正常運轉時，機組低壓應在0.3~0.6Mpa之間，機組高壓應在1.35~2.1Mpa之間。
(3)檢測壓縮機電流讀數是否和壓縮機正常運轉一致。
(4)確定所有感溫探頭均安裝在正確位置，感溫包毛細管必須固定牢固，避免震動磨破。

2、長時間停機

如果機組長時間不使用需要停機時請留意以下問題：
(1)檢查機組有無泄漏，必須保證機組內有制冷劑。
(2)將系統內的水全部排盡，防止水系統凍壞。如果水無法全部排盡，應加注適當防凍液。
(3)關掉機組以及水泵電源。

3、長時間停機再啟動機組注意事項
(1)重新給系統充水，同時打開排氣閥排空氣，充滿水后關閉排氣閥。
(2)接通電源，檢查流量以及水系統有無泄漏。
(3)機組必須先通電24小時預熱壓縮機才允許開機運行。

3、系統保護

1、冬季防凍功能

風冷式冷（熱）水機組冬季處于待機狀態時，當水溫低于防凍設定溫度時，機組會自動啟動進行防凍運行，避免機組水系統凍壞。所以在冬季易結冰的地區，機組處于待機狀態時或不使用時請給機組正常通電。
2、水側換熱器（板式換熱器或高效殼管式換熱器）防凍功能
在制冷運行時，當出水溫度低于3℃時，將關閉壓縮機，保護水側換熱器防凍，水泵繼續運轉。
3、電機過載保護
壓縮機過熱過載保護
水泵電機過熱過載保護
風扇電機過熱過載保護
4、溫度探頭保護
當溫度探頭出現故障時，系統報警并停機。
5、壓縮機啟動延時保護
壓縮機在開機時會延時至少2分鐘啟動，中途自動開停至少延時3分鐘。
6、流量保護
為避免水系統流量過小損壞水系統，在機組出水管安裝水流開關，保證水流量，小于額定流量50%時立刻停止機組壓縮機運轉。
7、壓力保護
機組具有高低壓力保護器。當機組系統壓力低于0.05Mpa時，低壓保護，系統停止運轉，壓力恢復到0.15Mpa時，自動復位；當機組系統壓力高于2.8Mpa時，高壓保護，系統停止運轉，壓力恢復到2.2Mpa時，自動復位。此為正常制冷制熱的參數，剛開機和除霜時例外。

警告：標準機組在環境溫度低于16℃時不可以制冷運行，如果需要低溫制冷運行，請在訂貨單中注明或聯系廠商。

五、風冷冷(熱)水機組的維護與保養

風冷冷(熱)水機組是自動化程度較高的設備，使用時應該定期進行機組運行狀態檢查，若能對機組進行長期而有效的維護和保養，機組的運行可靠性和使用壽命都會得到很大的提高。在維護和保養過程中，主要應該注意以下幾個方面：
1、外安裝的水過濾器應定期清洗，保證系統內水質清潔，以避免機組因過濾器臟堵而造成損壞。
2、組內所有安全保護裝置均在出廠前設定完畢，切勿自行調整，如因用戶自行調整而造成機組損壞，廠商概不負責。
3、機組周圍應保持清潔干燥，通風良好。若能定期清洗（1-2個月）空氣側換熱器，可以維持其良好的換熱效果，節省能源。
4、經常檢查水系統的補水和排氣裝置工作是否正常，以免空氣進入系統造成水循環量減少或水循環困難，從而影響機組的制冷、制熱效果和機組的工作可靠性。
5、經常檢查機組的電源和電氣系統的接線是否牢固，電氣元件是否有動作異常，如遇異常應即時維修和更換，機組應可靠接地。
6、經常檢查機組的各個部件的工作情況，檢查機組制冷系統的工作壓力是否正常。檢查機內管路接頭和充氣閥門處是否有油污，確保機組制冷系統無泄露。
7、周圍請勿堆放雜物以免堵塞進出風口，機組四周應保持清潔干燥，通風良好。
8、在一個運行周期結束后，若停機時間較長應將機組管路中水放掉，并切斷電源，套好防護罩（機組出廠自身不帶防護罩）。再行開機前應向系統內充水并對機組進行全面檢查后，機組通電預熱6小時以上，確認一切正常后方能開機運轉。

注意

風冷冷(熱)水機組應配置專用電源,電源電壓波動范圍為±10%,應使用自動空氣開關,其整定電流為機組運行電流的1.5倍,并配置缺相保護器,絕對禁止使用閘刀開關。每季每一次使用時，機組必須通電預熱12小時后才能開機。單冷型機組若冬季長期不使用，務必將機組與管路內存水排凈以防水管或機組凍壞。熱泵型機組冬季停止制熱運行后，主控制器與機組應保持通信，且絕對不能斷電，以防水管或機組凍壞。主機開關切勿頻繁操作，每小時不應超過四次。電控箱應防止受潮。嚴禁直接用水沖洗空調機，避免造成觸電或其他事故。
